三相异步电动机相间绝缘原理及构成说明。
编辑:西安西玛电机网络部 发布日期:2019-10-07 14:01:27 来源:西安电机厂
对于西安电机厂生产的三相异步电动机的成型绕组,线圈端部和线圈间隙之间的绝缘能承受相间电压。如果线圈之间的间隙相对均匀,则线圈端部和线圈绑扎之间的间隔布置被正确地处理。在云母带线圈的情况下,端部缠绕层的数量在槽中为2/3/1/2。例如,如果凹槽部分,即线圈的线性部分,半填充12层,则端部可以堆叠6-8层。

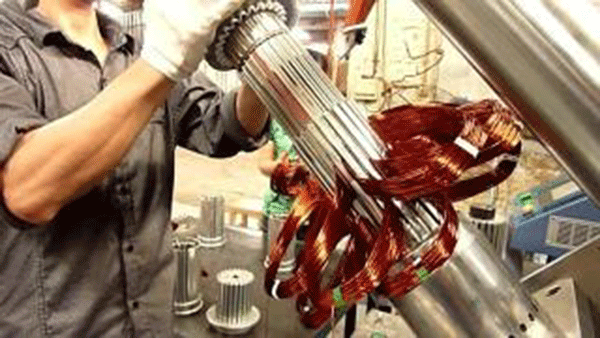

对于 三相异步电动机的松散绕组,需要额外的相位绝缘。层和材料的数量等于槽的数量。如果凹槽部分由两层构成,并且在相之间仍然使用一层(以便于与焊条一起操作),则可以如下处理:
1、如果沟槽用0.2-0.25mm的NMN层绝缘,则增加0.05-0.1mm的薄膜层。薄膜的主要用途是用缺口“套住套管”,因此如果要用缺口加强绝缘,只能使用一层0.2-0.25mm的NMN即可。
2、如果沟槽由0.2-0.25mm NMN两层组成,可以使用0.3毫米NMN层。
三相异步电动机相间绝缘的尺寸根据绕组端部的形状进行调整。在切割时,外极边缘必须从每个极性组的线圈的末端约5mm;同时,它必须与大约10mm的三相异步电动机层的绝缘重叠。
以上就是西安电机厂技术人员为大家分享的关于三相异步电动机相间绝缘原理及构成的相关经验,如果还有其它不太明白的地方,欢迎联系 hth官网客服人员。
